Is jullie wel eens opgevallen dat wanneer je je Grootlicht aan doet of lichtsignalen geeft, dat je Dimlicht dan uit gaat als je Angel Eyes koplampen hebt ??

Of heb je er zelfs aan geërgerd ?

Volgens de laatste APK keuringsregels moet, tijdens het seinen met je grootlicht, je dimlicht aan blijven als je Xenon hebt. Helaas werkt dit in de Angel Eyes niet zo. Maar wil je toch voldoen aan deze APK keuringsregel ??

Dan heb ik hier (eindelijk) de oplossing !
Het is een schakeling met een relais waardoor je dimlicht aanblijft, tijdens het seinen of als je je grootlicht aan doet.
Deze oplossing is gevonden met medewerking van **(S)(W)(I)(F)(T)** aka Brent (want die had het al in z'n Swift had zitten...) en Ricardo (onze Swift en electronica Club-specialist) .

In deze How to wordt beschreven hoe je dit moet doen en hoe het werkt.


De onderdelen
Je hebt min of meer een standaard 12Volt auto-relais nodig met 4 aansluitpinnen.
In mijn geval heb ik een 5-pins relais gebruikt, maar heb de 87a aansluiting (de middelste) ongebruikt gelaten.
--> http://www2.conrad.nl/goto.php?artikel=504209

Om de aansluitingen voor de draden en evt. vervanging van het relais te vergemakkelijken, heb ik ook een relais fitting gebruikt:
--> http://www2.conrad.nl/goto.php?artikel=504223
De draad voor de middelste connector heb ik er uitgehaald en ik heb de volgorde van de draadkleuren gewijzigd, omdat ik dan de draden mooi kleur op kleur kan aansluiten (op eentje na dan...).


De aansluiting
De aansluitcontacten zijn bij een relais standaard genummerd en staat ook op het relais zelf vermeld (bij de pootjes).

Je sluit vervolgens de draden als volgt aan:
Aansluiting 85 (geel) zit op de draad van grootlicht (rode draad van de AE's)
Aansluiting 87 (blauw) zit op de draad van dimlicht (blauwe draad van de AE's)
Aansluiting 86 (rood) zit op de continue plus in zekeringkast
Aansluiting 30 (zwart) zit op de massa van chassis

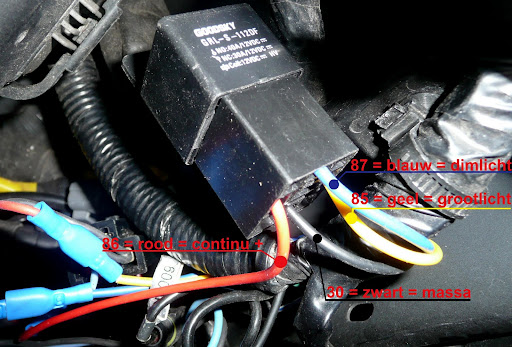

En dan ziet het er ongeveer zo uit:

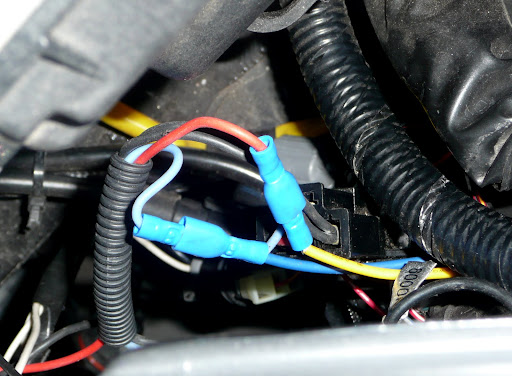

In detail de aansluitingen op het groot licht en dimlicht

(rood = AE-grootlicht, blauw = AE-dimlicht en je sluit het aan bij de 3-polige stekker van de AE)

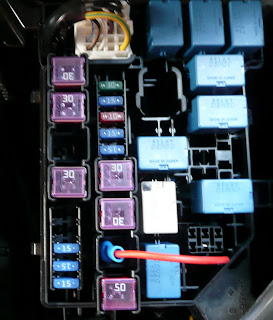

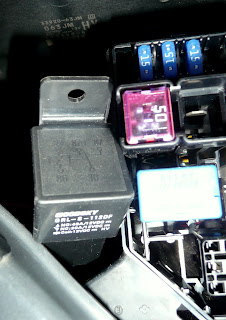

De continue plus heb ik bij de zekeringkast weggehaald (om de plus accupool vrij te houden en de draad mooi weggewerkt te hebben):


En dat is eigenlijk alles...


Hoe werkt het ?
Het relais werkt volgens het schema dat je meestal bovenop het relais zelf ziet staan:


En het volgende gebeurt er eigenlijk:
Je heb continu stroom op aansluiting 86 zitten. Zodra je grootlicht bedient (aan zetten of seinen) dan leg je grootlicht met aansluiting 85 aan massa met aansluiting 30. Daardoor wordt je relais ingeschakeld en legt hij aansluiting 87 (dimlicht) aan massa via aansluiting 30. Hierdoor blijft je dimlicht aan terwijl je grootlicht bedient.

Het resultaat!
En dan krijg je dit als resultaat:


Mooi toch ?
(jaja, ik weet 't, ik heb nog geen Xenon in m'n grootlicht... (zit wel Vision Plus lamp in). Ik wilde wachten totdat deze schakeling zou werken...)

Als je dus dubbel Xenon in je AE hebt zitten, gaan ze dus beide aan, bij het voeren van grootlicht of lichtsignalen.


Nawoord
Er is een kleine maar...
Als je lichten uit zijn en je gaat dan seinen, gaan ook je beide lampen (dimlicht én grootlicht!) nu ook aan...
Op zich is dat geen bezwaar, maar geeft dan wel een flinke bak licht bij het seinen...

Mocht je het zelf niet aandurven of kunnen, kan ik het wel voor je doen.
Stuur maar een PB dan maken we daar wel een afspraak voor.

Ben benieuwd wie de volgende is met deze schakeling in z'n AE's !
