Bij de aanschaf van onze huidige Shogun, ging onze voorkeur eigenlijk naar een Sport-uitvoering. Helaas is die in de Benelux alleen in de 3-drs leverbaar en wij wilden persé een 5-drs...

Dan maar een projectje van maken om er een Sport-look aan te geven !

Met name de achterkant met de dubbele uitlaten vind ik erg mooi staan op de Swift. Dus wilde beginnen aan de achterkant...

Ik ben bijna een jaar bezig om alle spullen tegen betaalbare prijzen bij elkaar te krijgen (en te sparen...).

Dit zijn al de componenten bij elkaar die voor het Metamorfose project nodig zijn:

De dubbele uitlaat
Eerst natuurlijk de uitlaat, waar het eigenlijk allemaal om draait:



Dit is een volledig RVS uitgevoerde uitlaat (van binnen en buiten...) en is eigenlijk te mooi om 'm verscholen onder de Swift te monteren


Sport Achterbumper
Als je een dubbele uitlaat wilt, moet je ook de achterbumper vervangen (of je moet een extra gat maken voor de 2e uitlaat in je standaard achterbumper...)

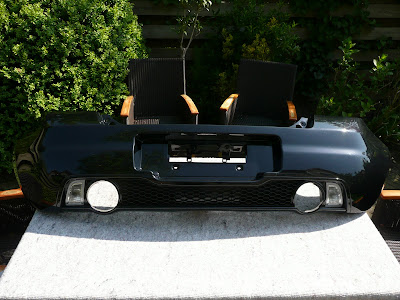

Ik heb voor de standaard Sport Achterbumper gekozen, want die vind ik persoonlijk al heel erg mooi !
Deze dus:

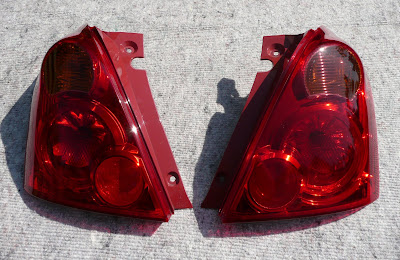

Sport achterlichten
Omdat in de Sport Achterbumper de Mistlamp én de achteruitrijverlichting is verwerkt, moet je ook de achterlichten vervangen...
Eigenlijk vind ik de standaard Sportlichten het mooist...
Dus deze zijn het uiteindelijk ook geworden:



Parkeersensoren

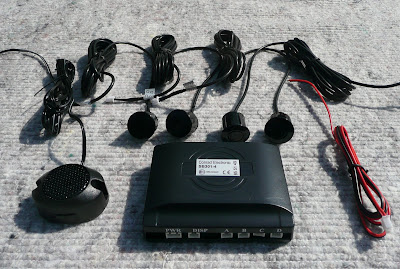

Omdat ik toch bezig ben, dacht ik, laat ik maar gelijk ook de Parkeersensoren monteren. Dit is het setje:

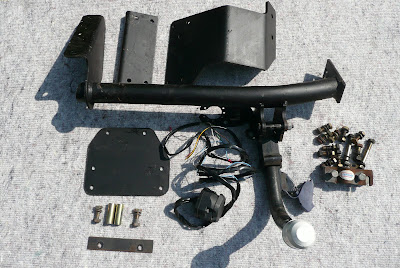

Trekhaak
De trekhaak had ik ook (meer dan) een jaar liggen en omdat'ie mooi onzichtbaar weggewerkt wordt achter de Sportbumper, maar gewacht tot dit moment.

Helaas ben ik er in tijd niet meer aan toegekomen...



DE METAMORFOSE
Dan gaan we maar eens beginnen...


The Start

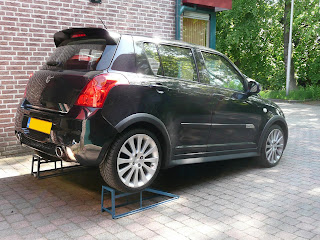

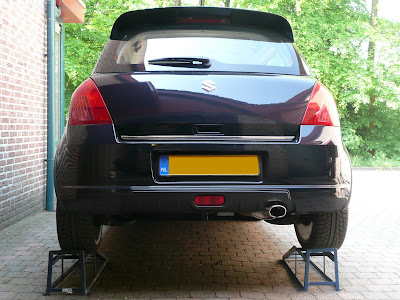

Zo begonnen we...:



Sport Achterlichten

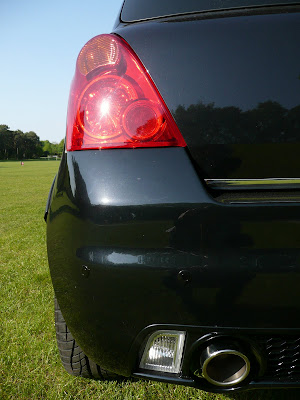

Eerst de achterlichten, want die zijn een makkie en was ook zeer benieuwd hoe het zou staan. Zo dus:


Sport Achterbumper preparen
Eerst de oude bumper er af:


De oude kentekenplaatverlichting moet je overzetten:

Links oud en rechts zit de kentekenplaat (je ziet de achterkant) en de verlichting er in.

De aansluiting van je nieuwe mistlamp (links) en je achteruitrijverlichting moet je zelf doen en zal niet met de bestaande stekkers gaan. Hier heb ik geen foto's van merk ik nu, maar je moet de bestaande bedrading verlengen naar de nieuwe verlichting. Ik heb nog wel de stekker van de mistlamp hergebruikt. Voor de achteruitrijverlichting de kabels 'afgetapt' van de bestaande bedrading, net zoals je dat nodig hebt voor de parkeersensoren.

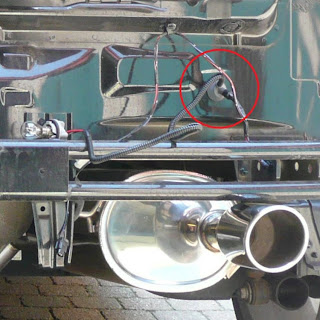

De bedrading geleid je door het doorvoerrubber dat er al zit:

Op de foto is nog wel het lampje van de achteruitrijverlichting te zien, die ligt op de metalen bumperstootbalk


Parkeersensoren
Dan de parkeersensoren aangebracht.
Met de vakkundige tips van Ad, is het bepalen en maken van de gaten een eitje:

Met de meegeleverde gatenboor, krijgt je exact de benodigde grootte van het gat en met schilderstape meet je de exacte positie waar ze moeten komen (van buiten naar binnen boren, om scheuren/breken van je lak te voorkomen !)

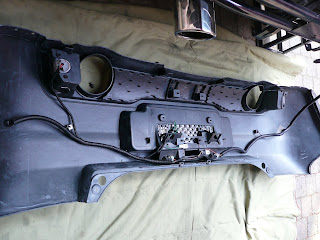

Zo ziet de achterkant er uit met de sensoren, waarbij de bedrading netjes is af/weggewerkt met een spiraalkabelbinder:

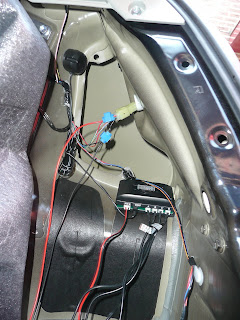

De module en het speakertje kan mooi weggewerkt worden in het achterzijscherm achter de bekleding:



Dubbele uitlaat

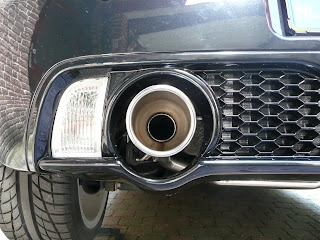

Dan de dubbele uitlaat !
Eerst de oude er af door de 'beruchte' 2 moeren los te maken:

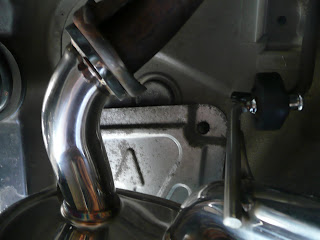

Dan de extra bevestigingshaken (die zitten natuurlijk niet standaard onder een 1..3/1.5).
Gelukkig is hier goed over nagedacht en wordt gebruik gemaakt van bestaande bouten of moeren die er al zitten:




En op de bestaande middendemper weer vastzetten:

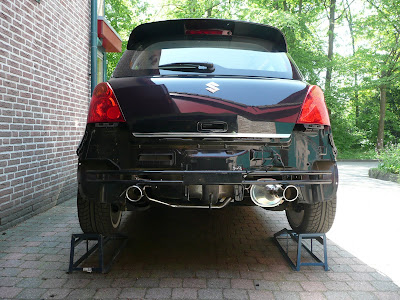

En dan hangt'ie !





Klaar !

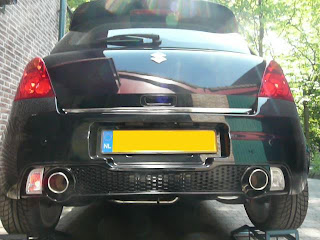

Alles 'ff' terugzetten en klaar !

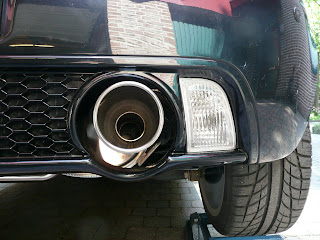

Details !


Brullen maar !
Natuurlijk nog ff testen en gelijk maar op de film gezet:
(ff er op clicke...)


Eindresultaat

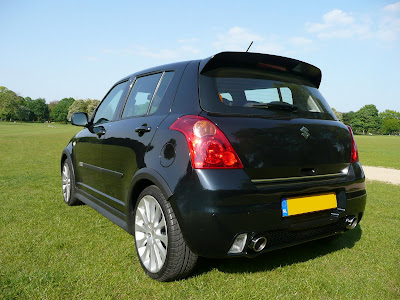

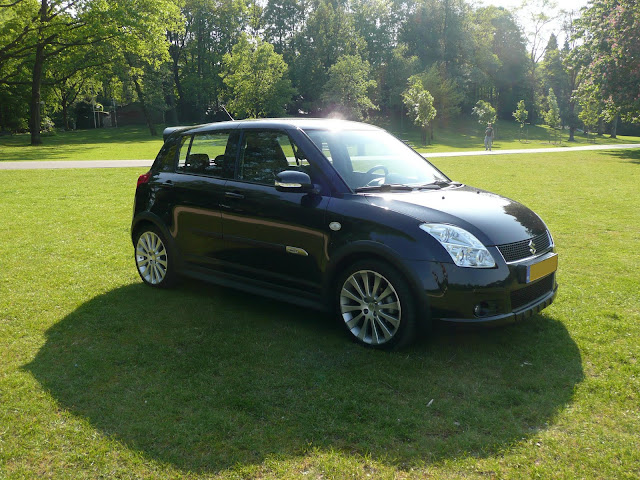

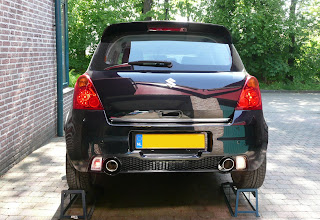

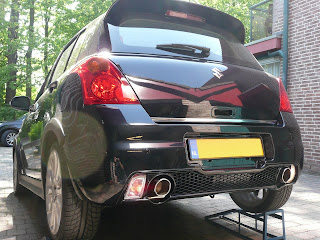

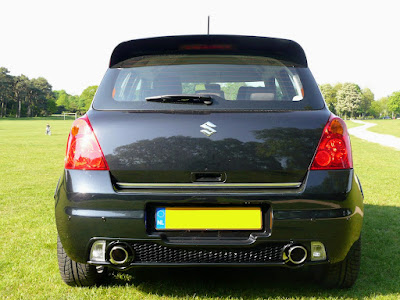

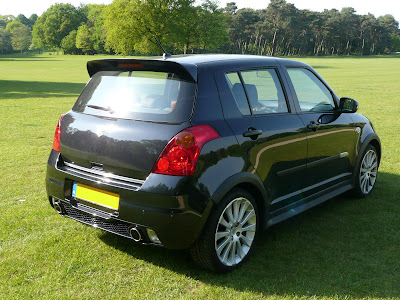

En dan is dit het eindresultaat:









Let ff niet op de ontbrekende GT-strip, die zit er hier nog niet op (nu wel!).

Maar had ook nog een andere update, wie ziet 'm ??



Met dank aan...
Ik moet vele mensen bedanken die dit project mogelijk hebben gemaakt (velen zijn op zoek gegaan voor een Sportbumper...), maar zal ze hier niet allemaal noemen, want ik vergeet er geheid 1...
Nou eentje dan...
ConceptS heeft me aan de belangrijkste spullen geholpen zoals de Sport achterbumper en de Dubbele RVS uitlaat, dus Johan bedankt !

Laatst bewerkt door Swift! op 28 mei 2010 om 21:55

Groep:
Gebruikers

---

Berichten: 3.774

Eindelijk een Luuk-project topic!
Maarre... Wat is die laatste update? Ik zie m niet..

Groep:
Clubleden

---

Berichten: 280

Nou Luuk , hier de eerste reaktie het is geen sport maar je heb fantasties werk geleverd


Ad

Groep:
Gebruikers

---

Berichten: 645

Lekker kontje

Groep:
Gebruikers

---

Berichten: 3.774

Is het die kentekenplaat houder? Nah.. Die was al zonder randje toch?

Groep:
Moderators

---

Berichten: 1.194

Ziet er goed uit

Groep:
Clubleden

---

Berichten: 1.551

Ziet er ECHT strak ui luuk..... Ben blij voor je dat Lles na zoveel jaartjes toch gelukt is. Hopen dat je vrouw alles heel laat.....hahHa

een update?? Velgen of spiegelkappen denk ik??? Zou het echt niet weten.

Groep:
Gebruikers

---

Berichten: 3.072

Wanneer komt de engine swop dan ? Als je op een sport wil lijken

Groep:
Clubleden

---

Berichten: 280

SonniBoy zonwering is er uit

Groep:
Gebruikers

---

Berichten: 635

Luuk zoals verwacht natuurlijk een erg mooi eindresultaat!!
Kan je vrouw het geluid ook waarderen?

Groep:
Clubleden

---

Berichten: 6.954

ziet er goed uit luuk morgen maar even echt bewonderen en hooren

maar denk dat ik het weet je hebt een andere onder grill voor

en had ik hem goed????

Groep:
Clubleden

---

Berichten: 4.964

Volgensmij heeft ie hem afgetankt na het monteren van de achterbumper?

Ik zal morgen is even in het echt kijken Luuk, maar een Sport bumper in het zwart is echt super!

Groep:
Clubleden

---

Berichten: 1.208

Ziet er mooi uit

Groep:
Clubleden

---

Berichten: 280

Origineel bericht van mr.j:

ziet er goed uit luuk morgen maar even echt bewonderen en hooren

maar denk dat ik het weet je hebt een andere onder grill voor

en had ik hem goed????

Nee , kijk goed hij heeft geen SonniBoy zonwering meer er in ( zo te zien )

Laatst bewerkt door Ad op 22 mei 2010 om 11:03

Groep:
Clubleden

---

Berichten: 1.551

Denk niet dat hij morgen met de Swift komt. Past zijn gereedschap nooit in...... Hahaha

Maar wil net als jullie het graag zien...

Groep:
Clubleden

---

Berichten: 4.964

Origineel bericht van Noah:

Denk niet dat hij morgen met de Swift komt. Past zijn gereedschap nooit in...... Hahaha

Maar wil net als jullie het graag zien...

Als hij de nieuwe bumper had zou het met de Swift komen zei die, dussss......

Groep:
Clubleden

---

Berichten: 1.551

Origineel bericht van Exceptional:

...

Als hij de nieuwe bumper had zou het met de Swift komen zei die, dussss......

mooi mooi.... ben aan de ene kant wel nieuwsgierig....

Groep:
Sponsoren

---

Berichten: 1.018

Beste SSC-ers.
Helaas komt er ook bij deze swap iets meer bij kijken dan wat we verwacht hadden.
Zoals ik al eens verteld heb, is de bumper gemaakt in Taiwan. De producent heeft een originele bumper uit Japan gehaald met uitsparing voor klein nummerbord en heeft deze nagemaakt. Dit omdat de 1.6Sport in Taiwan niet leverbaar is (alleen de 5-drs 1.5 wordt daar geleverd)
Zelf heb ik vorig jaar weer 3 originele bumpers (2005-2007 model, facelift model en Sport + bijbehorende mistlamp naar Scrit gestuurd die Euro bumpers wou maken maar helaas is dat stank voor dank geworden, maar dat terzijde.

Omdat wij in NL niet met een klein nummerbord mogen rijden heeft de producent op vele verzoekjes van mij op een of andere manier de mal aangepast en er een grote np-uitsparing ingezet.
Luuk is de eerste die deze bumper nu heeft en er zijn hier en daar nog wat kanttekeningen die opgelost moeten worden en daar moet ik deze week achter aan.
Ook is het geval dat een normale bumper recht naar beneden loopt bij de spatborden. Een sportbumper heeft een ronding. Dit houdt in dat de binnen schermen aangepast moeten worden (er een stuk afsnijden) of er zouden originele kunststof binnenschermen van een Sport in geplaatst moeten worden.
Zal van de week eerst eens naar de Suzuki dealer gaan en kijken hoe veel verschil dat is.
Tevens is een Sport bumper lager dan een normale bumper en dit stukje kom je ook te kort bij je binnen scherm. dat is wel weer op te lossen met een tie-rap, maar...

Verder heb ik bij de montage van mijn Karang achterbumper een "probleem" gehad met de kunststof plaatjes die de originele bumper vasthouden bij de spatborden. De Karang bumper paste daar niet in en heb deze bijde plaatjes weggehaald. Blijkbaar hebben we dit probleem ook met de Sport look-a-like.

Omdat ik schade heb gereden aan mijn bumper ga ik deze volgende week demonteren en eens kijken wat er precies bij komt kijken.
Het zijn wel aanpassingen die moeten gebeuren maar gelukkig niet zulke grote ingrepen als bij bijvoorbeeld een VW waar je een hele nieuwe metalen bumper ophanging moet plaatsen als je van een gewone Golf een GTi uitvoering wilt maken.

Ik probeer a.s.a.p. meer info te krijgen/plaatsen en kan Luuk een paar foto's op deze topic zetten. Reacties zijn welkom.

Laatst bewerkt door conceptS op 22 mei 2010 om 13:01

Groep:
Gebruikers

---

Berichten: 578

hey johan, dat gedeelte met je binnenschermen heeft te maken met welke boujaar sport- achterbumper je werkt. Ik heb toendertijd precies hetzelfde probleem gehad. De sportbumper van na de facelift heeft namelijk een iets diepere ronding waardoor je wat in de knel komt. Je kan dit inderdaad oplossen door je kappen wat af te snijden. Bij de ''groene'' 5deurs sport van designparts zijn ze dit probleem helemaal niet tegengekomen. Zij hebben namelijke een sportbumper gebruikt van het zelfde bouwjaar als dat de 5deurs swift is.



Kishan

Groep:
Clubleden

---

Berichten: 680

Luuk, mooi werk man!

(maarjah, van jouw kan niets anders verwacht worden )

Groep:
Gebruikers

---

Berichten: 3.350

Klasse werk geleverd Luuk. Ziet er erg goed uit waar komen de achteruitrij sensoren vandaan? misschien ga ik die ook plaatsen op de Swift even als een trekhaak.

Je Swift is een erg nette Swift (altijd al gevonden) ben benieuwd wat voor project je volgende gaat worden.

Groep:
Sponsoren

---

Berichten: 1.018

Origineel bericht van Kishan:

hey johan, dat gedeelte met je binnenschermen heeft te maken met welke boujaar sport- achterbumper je werkt. Ik heb toendertijd precies hetzelfde probleem gehad. De sportbumper van na de facelift heeft namelijk een iets diepere ronding waardoor je wat in de knel komt. Je kan dit inderdaad oplossen door je kappen wat af te snijden. Bij de ''groene'' 5deurs sport van designparts zijn ze dit probleem helemaal niet tegengekomen. Zij hebben namelijke een sportbumper gebruikt van het zelfde bouwjaar als dat de 5deurs swift is.



Kishan

Zijn er 2 verschillende Sport/GTi bumpers dan? Dat is mij bij de dealer ook niet verteld toen ik originele bumpers gekocht heb. Daar kreeg ik te horen dat er voor de 1.3/1.5 2 verschillende bumpers waren, van voor facelift en na facelift en voor de Sport/GTi maar 1 type........

Groep:
Clubleden

---

Berichten: 964

Origineel bericht van Jofunu:

Eindelijk een Luuk-project topic!
Maarre... Wat is die laatste update? Ik zie m niet..

Ik wel
Luuk heeft nu een echte honingraat ondergrill ipv zo'n opzet grill van het gt pakket

Groep:
Bestuursleden

---

Berichten: 4.334

Origineel bericht van RedSwift-MK6:

Klasse werk geleverd Luuk. Ziet er erg goed uit waar komen de achteruitrij sensoren vandaan? misschien ga ik die ook plaatsen op de Swift even als een trekhaak.

Je Swift is een erg nette Swift (altijd al gevonden) ben benieuwd wat voor project je volgende gaat worden.

Dank je Ernst en anderen voor de complimenten !

Voor die Parkeersensoren, kijk maar hier halverwege de pagina...

Laatst bewerkt door Swift! op 24 mei 2010 om 01:35

Groep:
Bestuursleden

---

Berichten: 4.334

Origineel bericht van Diebol:

...

Ik wel
Luuk heeft nu een echte honingraat ondergrill ipv zo'n opzet grill van het gt pakket

Yep, jij hebt gewonnen!
Alleen jammer dat je er niet was vandaag...
