[HOW TO] - Overzetten standaard sleutel naar Klapsleutel - Suzuki Swift Club

Groep:
Bestuursleden

---

Berichten: 4.334

Er is tegenwoordig een klapsleutel verkrijgbaar voor de Suzuki Swift !

Klapsleutel is niet verkrijgbaar bij de Suzuki dealer, maar (op dit moment) alleen via eBay (zoek ff op 'Flip Key Suzuki').

De klapsleutel is alleen geschikt voor sleutels waar afstandbediening voor de centrale deurvergrendeling op de sleutel zit. Dus niet voor keyless entry systemen of de Base-uitvoering die geen CV heeft.
De klapsleutel schijnt wel te passen voor een SX4 (en misschien ook voor de Alto (met CV) als die dezelfde sleutels hebben).

Op zich is het wel makkelijk te doen om de sleutel over te zetten, maar een kleine How To met wat tips is toch wel handig heb ik gemerkt (heb de eerste keer aardig zitten 'pielen' met dat ding...).

Het gaat om het overzetten van de standaard sleutel naar de Klapsleutel (van links naar rechts):



Stap 1 - Demonteren sleutels
Als eerste moet je beide sleutels even uit elkaar halen.
De standaard sleutel zit met 1 schroefje vast, de klapsleutel met 2.
Je haalt beide delen dan makkelijk uit elkaar.

Uit de standaardsleutel haal je de module voor de afstandsbediening er uit.
Bij de klapsleutel even oppassen !
Doe dit in ieder geval boven een tafel, want de onderdelen springen er ineens uit...
D'r zit namelijk een veer in die op spanning staat.
Daardoor schiet alles er uit en kun je niet 1,2,3 meer zien hoe het in elkaar zat...

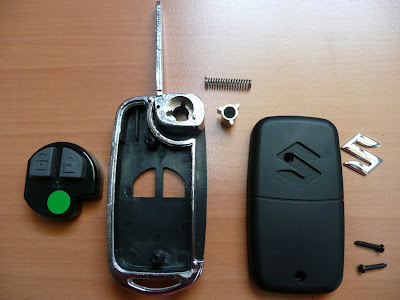

Dit zijn de onderdelen die je dan nodig hebt:

Links zie je de module uit de standaard sleutel.


Stap 2a - Zet de onderdelen in elkaar
Leg de module uit de standaardsleutel in de klapsleutel.
Leg de sleutelbaard in uitgeklapte toestand op (niet zoals hieronder op de foto... maar zoals hierboven op de foto...).
Zet het 'indrukknopje' in de sleutel en zodanig dat'ie er helemaal in valt.
Als'tie er nog niet helemaal in valt, moet je het knopje even 1/3-slag draaien, net zolang totdat de nokjes er helemaal in vallen.
Zet nu het veertje in de andere helft van de klapsleutel en zodanig dat het metalen uitsteekseltje van de veer in de uitsparing valt (zie foto).



Stap 2b - Demonteren Transponder
Omdat er een startblokkering op je Swift zit die draadloos ontgrendeld wordt door een chip in je sleutel, moet je ook de zgn Transponder overzetten.

Deze transponder zit in de andere helft van je sleutel. Dus niet in het dekseltje maar in de andere 'overgebleven' kant.
Die zwarte overgebleven zijde zit met clipjes aan de binnenzijde vast. Even wat duwen aan de clipjes en hij schiet er af.

Je ziet dan het hele kleine donkergrijze dingetje zitten, de transponder.
Die moet je overzetten:

Links zie je het extra losgemaakte deel, in het midden het overgebleven frame met de transponder (omcirkelde deel) en rechts het afschroefbare dekseltje.

De transponder zit in het vakje ingeklemd. Met een dun mesje kun je het eruit wippen.

Stap 2c - Overzetten Transponder
In de nieuwe sleutel zit wel een soort van vakje waar de transponder in past.
Helaas kan hij er niet in worden geklemd.
Je kunt er voor kiezen het er in te lijmen, maar met de gedachte dat je de sleutel later ook weer terug wilt, heb ik het met dun dubbelzijdig tape vastgezet.
(stukje kauwgum kan ook...)

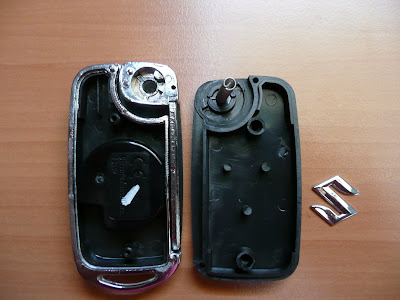

Zo ziet het er dan uit:

(hier zie je ook dat de sleutelbaard gegraveerd is)


Stap 3 - Veer op spanning brengen
De veer moet op spanning gebracht worden, anders werkt de klapsleutel niet (de sleutel klapt er anders niet uit en is het maar een flauwe valsleutel...).

Leg de helft waar de veer in zit op de andere helft en zorg dat het metalen uitsteekseltje van de veer op z'n plaats blijft zitten (laat de veer niet verschuiven).

En nu komt 't:
Draai nu met deze helft tegen de klok in (naar links...) en hou de druk er op (op de veer).
Doe dit 1 keer. Als je de sleutel sneller/harder uit wil laten klappen, kun je 2 keer tegen de klok in draaien.
Druk nu de 2 helften goed op elkaar en hou het goed vast.
Test nu even of de klapsleutel goed werkt en hou de delen goed op elkaar vast.
Als het goed werkt (sleutel klapt met een goede snelheid en kracht uit), schroef dan de delen op elkaar vast.


Stap 4 - Klaar !
De sleutel is bijna klaar.
Leg het Suzuki logo in de uitsparing van de sleutel.
Als'tie niet goed blijft zitten (hij valt er weer uit...) draai hem dan om.
In mijn geval bleef'tie dan wel zitten.
Lijm het logo niet vast, want anders kun je niet meer bij het schroefje wat door het logo wordt afgedekt...
Ik heb er wel een klein stukje dubbelzijdig plakband achter het Suzuki logo geplakt. Zonde als je het een keer verliest...

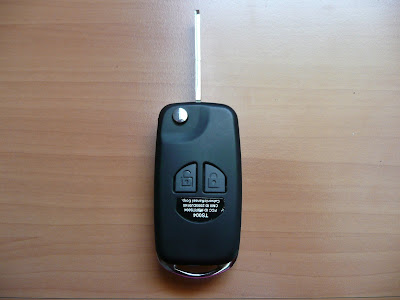

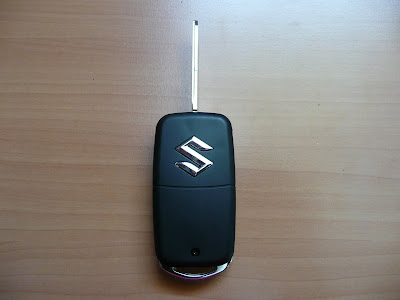

Dit is dan het resultaat !


Stap 5 - Sleutel laten graveren
De sleutel is nu wel in elkaar gezet, maar hij zal het nog niet doen...
Je moet de sleutelbaard nog wel laten graveren.
Hier zijn speciale (programmeerbare) machines voor, dus je zult waarschijnlijk een sleutelspecialist moeten vinden die je sleutel kan 'kopiëren'.



Veel plezier met de sleutel !
Je hebt er nu weer een extra speeltje bij (klap, klap, klap....) !

Laatst bewerkt door Swift! op 06 oktober 2009 om 19:30

Groep:
Gebruikers

---

Berichten: 401

ik sta hier al te popelen om deze how-to uit te testen

Groep:
Clubleden

---

Berichten: 6.954

mooi how to maar kan niet wachten toe ie er is

Groep:
Gebruikers

---

Berichten: 34

nice nice nice

nu nog even wat opzoekwerk verrichten ivm een graveerder voor de sleutelbaard.

Groep:
Gebruikers

---

Berichten: 12

Toen ik op dit forum las over de klapsleutel heb ik er ook een besteld.

Graveren heb ik gewoon bij de plaatselijke ijzerwaren winkel gedaan.
Ik wist dat deze winkel de meeste sleutels wel kopieren. Niets voorgeprogrameerd, gewoon een kopie.

Wat betreft het overzetten van de sleutel.
Ik moest naast de module voor de afstandbediening ook nog een onderdeel van de startblokkering overzetten.
Deze zit aan de achterzijde van de sleutel verstopt.

Je komt erbij door na de bovenkant en de afstandbedieningmodule te verwijderen ook de achterkant te verwijderen door aan de binnenzijde de klemmetjes los te wrikken.

Ik kwam er achter doordat ik met de nieuwe flipkey de auto niet kon starten.
De startmotor deed het wel.
Mijn conclusie: de sleutel is goed, maar de electronica voorkomt het starten.

Ik kon de auto wel starten met de standaard sleutel zonder afstandbedieningmodule.
Mijn conclusie... de startblokkering zit niet in de module van de afstandbedieing.
Even verder zoeken in de standaard sleutel.... ja hoor, een klein zwart onderdeeltje aan de achterkant.

Voor dit onderdeeltje is geen plek gereserveerd in de shell van de flipkey.
Ik heb dit onderdeel vlak bij het draaipunt van de sleutel met een lijmpistool vastgezet.

Nu werkt de sleutel prima!

Groep:
Bestuursleden

---

Berichten: 4.334

Oh, wat goed Addy deze toevoeging !!
Hartstikke bedankt !
Kijk hier hebben we wat aan, als dit forum verrijkt wordt met waardevolle informatie en tips.
Het clublidmaatschap heeft zich nu al terugverdiend...
(oh nee, dit deel kan iedereen lezen geloof ik hè... grapje... )

Ja, ik ken het bestaan van een transponder wel (zo heet dat zendertje waar een chip in zit die de startblokkering opheft), maar dacht inderdaad dat'ie in de module van de afstandbediening zat (zo zat het wel bij mijn Honda sleutel...)

Ik was nog niet zover om het te ontdekken, want ik had de sleutel nog niet laten graveren.

Maar nu wel !

En inderdaad, je moet ook de transponder nog even overzetten.

Ik schrok nog wel even wat het kostte om de sleutel te laten graveren: 12euro50 hiero... Maar de sleutelspecialist heeft het perfect gedaan. Hij heeft geprobeerd om het op basis van de code op de sleutel de machine te programmeren en te laten graveren, maar om één of andere vage reden was het hem niet gelukt. De sleutel is uiteindelijk handmatig 1op1 gekopieerd en dat kan kennelijk ook.

Hierbij dan de aanvullende How To tips met foto's om het helemaal af te maken.

Laatst bewerkt door Swift! op 07 september 2009 om 18:25

Groep:
Gebruikers

---

Berichten: 401

Misschien kun je deze info ook nog in de bovenste post zetten in de how-to zelf omdat ik waarschijnlijk vooral de bovenste zal gebruiken zoals vele anderen

grtz

Groep:
Bestuursleden

---

Berichten: 4.334

ad Stap 2 - Demonteren Transponder

Omdat er een startblokkering op je Swift zit die draadloos ontgrendeld wordt door een chip in je sleutel, moet je ook de zgn Transponder overzetten.

Deze transponder zit in de andere helft van je sleutel (zie ook beschrijving van Addy hierboven). Dus niet in het dekseltje maar in de andere 'overgebleven' kant.
Die zwarte overgebleven zijde zit (zoals Addy aangaf) met clipjes aan de binnenzijde vast. Even wat duwen aan de clipjes en hij schiet er af.

Je ziet dan het hele kleine donkergrijze dingetje zitten, de transponder.
Die moet je overzetten:

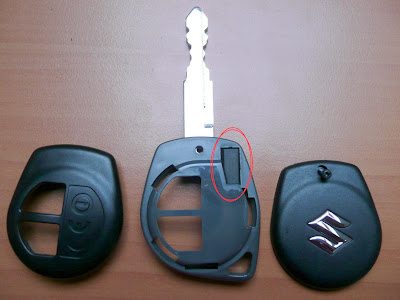

Links zie je het extra losgemaakte deel, in het midden het overgebleven frame met de transponder (omcirkelde deel) en rechts het afschroefbare dekseltje.

De transponder zit in het vakje ingeklemd. Met een dun mesje kun je het eruit wippen.

ad Stap 2b - Overzetten Transponder
In de nieuwe sleutel zit wel een soort van vakje waar de transponder in past.
Helaas kan hij er niet in worden geklemd.
Je kunt er voor kiezen het er in te lijmen, maar met de gedachte dat je de sleutel later ook weer terug wilt, heb ik het met dun dubbelzijdig tape vastgezet.
(stukje kauwgum kan ook...)

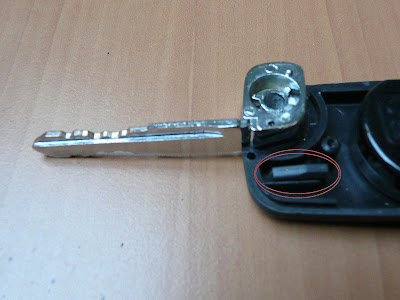

Zo ziet het er dan uit:

(hier zie je ook dat de sleutelbaar gegraveerd is)


Zo, nu kan je niet alleen de sleutel in het contact omdraaien, de auto zal nu ook daadwerkelijk starten !


(N.B. deze additionele stappen zijn ook in de eerste post toegevoegd!)

Laatst bewerkt door Swift! op 07 september 2009 om 18:27

Groep:
Bestuursleden

---

Berichten: 4.334

Origineel bericht van btwvince:

Misschien kun je deze info ook nog in de bovenste post zetten in de how-to zelf omdat ik waarschijnlijk vooral de bovenste zal gebruiken zoals vele anderen

grtz

Goede tip: Done !

Groep:
Bestuursleden

---

Berichten: 4.334

Origineel bericht van Addy:

Toen ik op dit forum las over de klapsleutel heb ik er ook een besteld.

......

Nu werkt de sleutel prima!

Was nog wel benieuwd of je iets aan de How To hebt gehad of moet er nog meer aan worden aangepast ?

Groep:
Gebruikers

---

Berichten: 12

Het is me gelukt zonder de How To te hebben gelezen.

Het grappige wil dat ik de sleutel zaterdag 6 september heb ontvangen.
Ben direct naar de ijzerwarenwinkel gereden en de sleutel laten kopieren. Om ongeveer 14:30uur had ik de sleutel werkend.

Als ik je bericht bekijk is deze van zaterdag 6 september 16:38 uur. Ik had dus niet de mogelijkheid deze How To vooraf te lezen

Wat betreft de inhoud van de How To...
Een goede How To altijd handig, en deze is nu volgens mij perfect. Vooral voor de mensen die dit niet direct aandurven. Ze kunnen zo zien dat het eigenlijk niet veel voorsteld.

Over aanvullingen of wijzigingen op de How To:
Bij stap 2b staat: (zie ook beschrijving van Addy hierboven). Dit zal in het eerste bericht hieronder moeten zijn of niet?

Laatst bewerkt door Addy op 08 september 2009 om 08:34

Groep:
Gebruikers

---

Berichten: 401

maakt het uit of je hem eerst laat graveren en dan pas erna alles overzet of niet?
grtzz

Groep:
Gebruikers

---

Berichten: 12

Het maakt volgens mij niet uit welke volgorde je gebruikt.
Het is aan jezelf om te bepalen wat handig is of niet.

Ik heb gekozen voor eerst laten graveren.
Reden hiervoor..... weet je zeker dat het kopieren goed gaat?
Zo niet, heb je voor niets een standaard sleutel uit elkaar gehaald.

Een reden die ik vooraf niet wist, maar aan jullie wel kan melden:
Waar ik de sleutel heb laten kopieren kon de flipkey niet in de copier.
De flipkey was te lang voor de machine en heb dus in de winkel de sleutel uit elkaar moeten halen zodat alleen de sleutelbaard in de machine kon.
Om te voorkomen dat je onderdelen kwijt raakt kun je dus ook alleen met de sleutelbaard naar de winkel gaan.

Laatst bewerkt door Addy op 08 september 2009 om 12:49

Groep:
Gebruikers

---

Berichten: 34

volgens mij zal het toch beter zijn eerst de sleutelbaard te graveren voor je hem terug in elkaar steekt.

ik wacht in ieder geval op mijn pakketje en dan aan de slag.

Groep:
Gebruikers

---

Berichten: 401

ah ik ga dan gewoon met de baard gaan
maar ben nog steeds met spanning op mijn pakketje aan het wachten

Groep:
Bestuursleden

---

Berichten: 4.334

Volgorde maakt inderdaad niet uit.

Bij mij vroeg de sleutelmaker ook of de sleutelbaard er uit kon, omdat\'ie dan beter zou passen in de machine.

Alleen vroeg hij dat achteraf, toen hij er al mee klaar was...

Misschien is het wel verstandig om de sleutelbaard vooraf thuis er al uit te halen.
Dan kan de sleutelhouder ook niet beschadigen in de machine (hij wordt klem gezet...).

Ik zou wel alles meenemen, dan begrijpt de sleutelmaker ook waarvoor het is...

Groep:
Gebruikers

---

Berichten: 34

pakket nog niet toegekomen, maar zoals voor ons vele belgen zal zijn duurt dit inderdaad iets langer. dus hopen op morgen :-)

greetings

L-S

Groep:
Clubleden

---

Berichten: 6.954

ja sleutel binnen nu mij reserve sleutel nog zoeken

Groep:
Gebruikers

---

Berichten: 12

Origineel bericht van mr.j:

nu mij reserve sleutel nog zoeken

Haha... het aloude probleem.
Dan denk je: " ik heb dat k*tding toch op een logische plek neergelegd" !

Groep:
Gebruikers

---

Berichten: 34

thuis komen van je werk en zien dat er een pakketje voor je is toegekomen is altijd leuk!
luuk bedankt voor het pakketje!!
straks al het nodige doen zodat het speelgoedje werkt

groeten

K

Groep:
Clubleden

---

Berichten: 6.954

Origineel bericht van Addy:

...


Haha... het aloude probleem.
Dan denk je: " ik heb dat k*tding toch op een logische plek neergelegd" !

ja zo goed dat ik hem zelf niet kan vinden

Groep:
Bestuursleden

---

Berichten: 4.334

Origineel bericht van mr.j:

...


ja zo goed dat ik hem zelf niet kan vinden

Die ligt vast en zeker bij je kenteken deel II...

Bij mij liggen de (reserve)sleutels in de kluis evenals de papieren, misschien heb je ook zoiets?

Maar op zich kun je ook je huidige sleutel overzetten hoor en op het graveren kun je meestal wachten.
Heb je het wel al geprobeerd over te zetten ?

Groep:
Clubleden

---

Berichten: 6.954

Origineel bericht van Swift!:

...


Die ligt vast en zeker bij je kenteken deel II...

Bij mij liggen de (reserve)sleutels in de kluis evenals de papieren, misschien heb je ook zoiets?

Maar op zich kun je ook je huidige sleutel overzetten hoor en op het graveren kun je meestal wachten.
Heb je het wel al geprobeerd over te zetten ?

gevonde!!!! altans hij lag bij mijn ouders in het sleutelkastje???? geen idee hoe die sleutel daar nou komt papieren liggen hier namelijk

maar heb nog niet geprobeerd over te zetten wou eerst mijn reseve sleutel hebben (voor het geval als ie het niet doet of niet lukt dat gaat nog wel eens fout bij mij (he luuk zekeringetje of stekertje ) ) g
a zaterdag laten graveren en hopelijk over zetten

Groep:
Gebruikers

---

Berichten: 20

ik dacht hier moet ik ook EVEN reageren als swift rijder, ik kan deze sleutels namelijk leveren voor 25incl porto indien er vraag voor is kan ik ze bestellen.

Groep:
Bestuursleden

---

Berichten: 4.334

Origineel bericht van Kenan:

ik dacht hier moet ik ook EVEN reageren als swift rijder, ik kan deze sleutels namelijk leveren voor 25incl porto indien er vraag voor is kan ik ze bestellen.

Je hebt een PM !

Maar als je er weer een Groupbuy van wilt maken, borduur dan voort op deze Topic:
http://www.suzukiswiftclub.nl/index.php/37564/Groupbuy---Klapsleutel-voor-de-Suzuki-Swift-met-Suzuki-Logo-%21/?pageStart=0

Laatst bewerkt door Swift! op 22 september 2009 om 11:56

Groep:
Gebruikers

---

Berichten: 20

Dat is wel handig voor de toekomst,
