[HOW TO] - Angel Eyes ringen in AE-koplampen repareren - Suzuki Swift Club

Groep:
Gebruikers

---

Berichten: 3.351

Ik had een ring stuk van me angeleyes en heb gelijk de angeleyes geupdate.
voor aan het projectje hier te zien samen met me dag rij verlichting.

als eerste heb ik de koplampen weer vervangen voor de originele lampen die ik heb ligge. ook ben ik via ledske erachter gekomen welke leds ik moest bestellen voor de ringen weer werkend te krijgen.
of ik koos voor de kleur die er al in zat maar ik wilde me ringen update dus koos ik voor mooi wit licht in de ringen



eerst heb ik de oude leds verwijderd van de houder die de leds doen branden en vast houden in de ring hier na heb ik de andere leds 2 per ring weer op de houder gesoldeerd en zie het eind resultaat ik moet zegge dat ik het er super vind uit zien

hier nog wat informatie:

Laatst bewerkt door Swift! op 04 oktober 2011 om 15:14

Groep:
Clubleden

---

Berichten: 7.317

ziet er goed uit maar veel werk??

Groep:
Gebruikers

---

Berichten: 3.351

Origineel bericht van mr.j:

ziet er goed uit maar veel werk??

uurtje werk zonder het eruit en er inzetten van de lampen je moet het wel op je gemak doen

Groep:
Clubleden

---

Berichten: 7.317

even of topic luuk let je even op

Groep:
Clubleden

---

Berichten: 7.317

oke dat valt wel mee vind in maar resultaat mag er zijn

Groep:
Gebruikers

---

Berichten: 3.078

Netjes man ziet er inderdaad mooier uit zo met je xenon.

Groep:
Gebruikers

---

Berichten: 871

Daarstraks mn angeleyes er ook ff ingezet.

En met de laatste check (alles meerdere keren op werking gecheckt) ,was er ineens ook een angelring stuk

FF verwisseld met de andere zijde om te zien waar het probleem zat.
Leds zijn dus kapot.
Heb nu aan beide kanten de angelringen van de dimlichten eruit gehaald

Nu zag ik op het lampvoetje W2W staan.
Nu is dat volgens mij een standaard bestaand lamptype wat je ergens kan bestellen??

Of vergis ik me nu?

p.s om de angelring lampjes te wisselen hoeft je koplamp er niet uit.
Ik kon er langs onder zo bij (alleen voorbumper eraf natuurlijk)

Laatst bewerkt door Dutch Dimension op 06 februari 2009 om 22:59

Groep:
Gebruikers

---

Berichten: 3.351

Origineel bericht van Dutch Dimension:

Daarstraks mn angeleyes er ook ff ingezet.

En met de laatste check (alles meerdere keren op werking gecheckt) ,was er ineens ook een angelring stuk

FF verwisseld met de andere zijde om te zien waar het probleem zat.
Leds zijn dus kapot.
Heb nu aan beide kanten de angelringen van de dimlichten eruit gehaald

Nu zag ik op het lampvoetje W2W staan.
Nu is dat volgens mij een standaard bestaand lamptype wat je ergens kan bestellen??

Of vergis ik me nu?

p.s om de angelring lampjes te wisselen hoeft je koplamp er niet uit.
Ik kon er langs onder zo bij (alleen voorbumper eraf natuurlijk)

ik heb me auto dagelijks nodig dus heb mijn gewone lampen er in gezet en je kan er bij van onder inderdaad maar dat vind ik erg lastig. je bent sneller als je de lampen even uit de auto haald. ik heb de leds gekocht bij leds-buy.nl
het type Witte LED 25 graden 3mm of Warm Witte LED 15 graden 3mm

Groep:
Gebruikers

---

Berichten: 871

Ah die ken ik wel die zaak
Zal er eens bestellen

Ik gebruik mn auto ook dagelijks
En ik heb dunne vingertjes ,dus kan overal makkelijk bij

Groep:
Gebruikers

---

Berichten: 3.351

Origineel bericht van Dutch Dimension:

Ah die ken ik wel die zaak
Zal er eens bestellen

Ik gebruik mn auto ook dagelijks
En ik heb dunne vingertjes ,dus kan overal makkelijk bij

haha dan is het makkelijker inderdaad, succes! en je hebt nu de uitleg hoe je het kan maken.

Laatst bewerkt door RedSwift-MK6 op 07 februari 2009 om 20:39

Groep:
Sponsoren

---

Berichten: 777

Gaaf gedaan Ernst. Er is zat mogelijk met LED's ,, en dat is echt wel tof..

Bij het nieuwe model Angel eye's zitten er ook al andere 'sterkere' LEDs
in .. die meer licht afgeven.. lijkt wel een beetje op jouw creatie.

Groep:
Gebruikers

---

Berichten: 3.351

lijjkt er inderdaad erg op vond de kleur van die ringen wel mooier dan de mijne maar nu heb ik toch aardig het zelfde

Groep:
Gebruikers

---

Berichten: 871

Vandaag heb ik ook de ledjes maar eens terug erin gestoken

@ RedSwift-MK6 : nog bedankt voor de tip welke ledjes ik nodig had

Oogt wel gaaf zo met dat witte licht

Laatst bewerkt door Dutch Dimension op 08 maart 2009 om 21:17

Groep:
Clubleden

---

Berichten: 1.042

Dus als ik het goed begrijp kan je de ringen elke kleur geven die je wilt??
Ook blauw bijvoorbeeld ?
En welke ledjes moet je dan bestellen bij leds-buy.nl?

Gr Roy

Groep:
Gebruikers

---

Berichten: 3.351

Origineel bericht van Dutch Dimension:

Vandaag heb ik ook de ledjes maar eens terug erin gestoken

@ RedSwift-MK6 : nog bedankt voor de tip welke ledjes ik nodig had

Oogt wel gaaf zo met dat witte licht

[afbeelding]

graag gedaan! We zijn er om elkaar te helpen toch?

Origineel bericht van Diebol:

Dus als ik het goed begrijp kan je de ringen elke kleur geven die je wilt??
Ook blauw bijvoorbeeld ?
En welke ledjes moet je dan bestellen bij leds-buy.nl?

Gr Roy

ja is mogelijk alleen niet als je voor de apk gaat dan moeten ze wel gewoon zijn.

Laatst bewerkt door RedSwift-MK6 op 09 maart 2009 om 09:48

Groep:
Gebruikers

---

Berichten: 112

Dus als ik het goed begrijp kan je de ringen elke kleur geven die je wilt??
Ook blauw bijvoorbeeld ?
En welke ledjes moet je dan bestellen bij leds-buy.nl?

Gr Roy

ja is mogelijk alleen niet als je voor de apk gaat dan moeten ze wel gewoon zijn.

Niet alleen ten tjde van de apk. De apk is een momentopname. In principe dient je auto iedere dag hieraan te voldoen. Echter niet alles is snel vast te stellen. Kapotte verlichting a/d buitenzijde wel maar aan de binnenzijde niet.

Roy, ik adviseer je met klem om niet met blauwe Angel Eyes te gaan rondrijden!
Op het moment dat WIJ jou tegenkomen dan kan je ter plaatse alles uitbouwen, danwel je gehele auto in beslag genomen worden! Voor show-use, NIET op de openbare weg, is het geen probleem.

Groep:
Clubleden

---

Berichten: 1.042

okey thanks, dan weet ik dat Is dus geen succes!
Dan maar een keertje die geel achtige ledjes vervangen voor witte

Groep:
Gebruikers

---

Berichten: 3.351

mijne zijn ijs wit.

maar goed, het zijn gewone 3 mm leds.
wit - warmwit en blauw werken op dezelfde weerstanden, dus daar moet je nix veranderen.

ofwel dus deze: http://www.leds-buy.nl/witte-led-graden-3mm-p-16.html
de ijswitte zoals bij mij.

ofwel deze : http://www.leds-buy.nl/warm-witte-led-graden-3mm-p-671.html
warm wit, standaard in de angel eyes.

Groep:
Clubleden

---

Berichten: 4.461

Ook bij mij is er 1 LEDje stuk gegaan van de AE-ringen.
Gestimuleerd door de ervaringen en tips van Ernst, ben ik er ook maar aan begonnen om ze te vervangen.

Is wel wat meer werk dan ik dacht hoor !

Demonteren en terugzetten van de koplampen is natuurlijk een eitje, maar het daadwerkelijk vervangen van die LED's is geen plug&play...

Die LED's zitten namelijk vastgesoldeerd op een klein printplaatje waar ook de benodigde weerstand op zit vastgesoldeerd.

Het is wel ff pielen met de soldeerbout, maar met het nodige geduld en trillingsvrije handen goed te doen...

Hier wat foto's:



Aan de onderzijde van de 'oude' Angel Eye Koplampen zitten 2 grote rubberen doppen. Hier achter zitten de LED's. (in de nieuwe AE-koplampen kan je er helaas niet meer zo makkelijk bij...)


Dop er af en de LED's er uit. Je ziet dat de LED's in een rubber houdertje zit.


Deze LED's + weerstand moet losgesoldeerd worden...


En zo zitten de nieuwe er weer op gesoldeerd. Zoek de verschillen...


En hier moeten ze er weer ingestoken worden.

Als het wat donker is geworden zal ik wat foto's maken van het eindresultaat...

Groep:
Clubleden

---

Berichten: 4.461

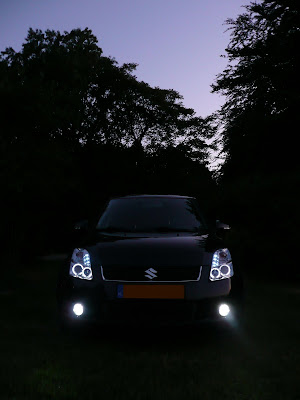

Mijn resultaatfoto's !!!









Ik moet alleen die drie LED-stadslichten nog een keer vervangen door echt witte, want deze steken zo blauw af. Of misschien schakel ik ze zelfs in het geheel uit.
Die felle SMD-T10 steeklampjes die doen het vreemdgenoeg niet 1-2-3 in de AE-Koplampen; daar moet je de weerstanden er weer voor tussenuit halen...

Laatst bewerkt door Swift! op 24 mei 2009 om 23:40

Groep:
Gebruikers

---

Berichten: 3.777

Ziet er mooi uit zo Luuk!
LED mistlampen zijn niet zo heel erg fel zoals je idd al zei.. Ergens zonde, maar toch ook weer goed, na de foto's van Tim heb ik mijn keus gemaakt!

Groep:
Gebruikers

---

Berichten: 621

Een paar discobollen in de auto en je kan een feestje bouwen kerel.
Ziet er bijzonder fraai uit, chique

Bij mijn Angels was het vervangen van de drie ledjes ook een apart verhaal. Toen Luuk bij was, deden twee soorten het niet, alleen die er toen nog origineel in zaten welke nog niet aan het knipperen waren

Als ik het goed begrijp is de normale verlichting gewoon geelachtig en de ringen ook gewoon geel?

Laatst bewerkt door Suki op 25 mei 2009 om 11:06

Groep:
Gebruikers

---

Berichten: 21

Origineel bericht van Designparts:

Gaaf gedaan Ernst. Er is zat mogelijk met LED's ,, en dat is echt wel tof..

Bij het nieuwe model Angel eye's zitten er ook al andere 'sterkere' LEDs
in .. die meer licht afgeven.. lijkt wel een beetje op jouw creatie.

[afbeelding]

Zie ik ineens mijn auto opduiken in dit topic.... ....

Groep:
Gebruikers

---

Berichten: 3.777

Origineel bericht van NasMars:

...


Zie ik ineens mijn auto opduiken in dit topic.... ....

Ik dacht al, dat kenteken ken ik ergens van!

Groep:
Gebruikers

---

Berichten: 3

beste swift rijders

Ik ben nieuw hier op het forum dus ik zal me in het kort even voorstellen.
Ik ben john en kom uit helmond en ben 24 jaar ik heb sinds een paar maanden een suzuki swift uit 2005 het is een 1.3.
Nu heb ik vorig weekend mn swifje een beetje gepimpt :p
Ik heb er andere koplampen en achterlichten in gezet.
Zie onderstaande foto`s.
Heb ook meteen de ledjes vervangen zodat het mooier ligt geeft en langer meegaan zoals ik hier op het forum gelezen had.
URL=http://www.fotopocket.nl][/URL]

Groep:
Clubleden

---

Berichten: 1.590

Origineel bericht van Dreamer86:

beste swift rijders

Ik ben nieuw hier op het forum dus ik zal me in het kort even voorstellen.
Ik ben john en kom uit helmond en ben 24 jaar ik heb sinds een paar maanden een suzuki swift uit 2005 het is een 1.3.
Nu heb ik vorig weekend mn swifje een beetje gepimpt :p
Ik heb er andere koplampen en achterlichten in gezet.
Zie onderstaande foto`s.
Heb ook meteen de ledjes vervangen zodat het mooier ligt geeft en langer meegaan zoals ik hier op het forum gelezen had.
[afbeelding]URL=http://www.fotopocket.nl][afbeelding][/URL][afbeelding]
[afbeelding][url=http://www.fotopocket.nl/fpimages/2011/02/17/c4e5be605a6c6970deddcab71eff81db/Foto046.jpg][afbeelding][/URL][afbeelding]
[afbeelding][url=http://www.fotopocket.nl/fpimages/2011/02/17/7b1698093de3d23b8e34089c51eea8ab/Foto045.jpg][afbeelding][/URL][afbeelding]
[afbeelding][url=http://www.fotopocket.nl/fpimages/2011/02/17/e4255939d6593bebbc12c89768b9170b/Foto047.jpg][afbeelding][/URL][afbeelding]

Je had hiervoor beter een eigen topic kunnen aanmaken onder wie is wie. Hier stel je je alleen voor en heb je niet specifiek een vraag over het repareren van de koplampen.
